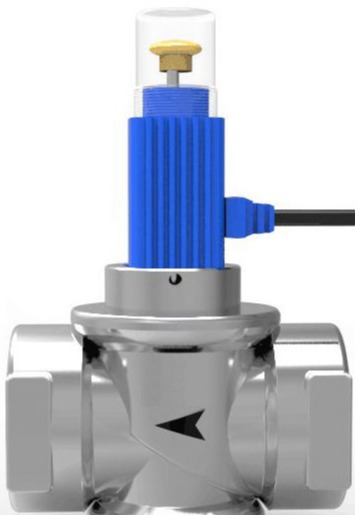

GV-90 - нормально открытый электромагнитный клапан, срабатывающий от импульсного сигнала, перекрывающий подачу газа, предназначен для совместного использования с сигнализаторами загазованности.

Отличительными особенностями данного клапана являются:
- работа при пониженных температурах (до -40°С) за счет использования газонепроницаемой прокладки из материала компании JSR (Япония);
- максимальное рабочее давление 100 кПа;
- катушка электромагнита может поворачиваться на произвольный угол вокруг оси и затем фиксироваться. Облегчается монтаж, так как вывод кабеля может быть выполнен в любом направлении;
-катушка электромагнита может быть снята для облегчения монтажа клапана на трубе (уменьшается установочный размер). После монтажа катушка устанавливается на место и фиксируется.

Использование клапана GV-90:
Электромагнитный газовый клапан устанавливается в трубопровод, по которому подается газ потребителям. При установке клапана необходимо соблюдать направление движения газа. Направление установки клапана обозначено стрелкой на боковой стороне прибора. Направление движения газа в клапане: от газовой магистрали к потребителям. Клапан может устанавливаться на трубы, идущие как в горизонтально, так и в вертикально.
Для открытия клапана в ручном режиме необходимо открутить защитный прозрачный колпачок и потянуть красный диск вверх до упора.
Для закрытия клапана (перекрытия подачи газа) в ручном режиме необходимо открутить защитный прозрачный колпачок и нажать сверху на красный диск переместив его вниз до упора.
Для защиты механизма от пыли и грязи, после операций по ручному открытию или закрытию клапана, всегда устанавливайте защитный колпачок.
Для работы клапана в автоматическом режиме, его необходимо подключить к сигнализатору загазованности, который имеет разъем для подключения клапана. При превышении концентрации газа в помещении, сигнализатор подаст импульсный сигнал и клапан автоматически перекроет подачу газа. После устранения утечки газа и проветривания помещения, необходимо открыть клапан вручную.

ВНИМАНИЕ: при подключении клапана к сигнализатору соблюдайте полярность.
ВНИМАНИЕ: установка газового клапана должна производится исключительно уполномоченными организациями, имеющими разрешение или лицензию на работу с газовым оборудованием.

Перед установкой внимательно ознакомьтесь с "Руководством по эксплуатации" на устройство.

Особенности установки клапанов GV-90:

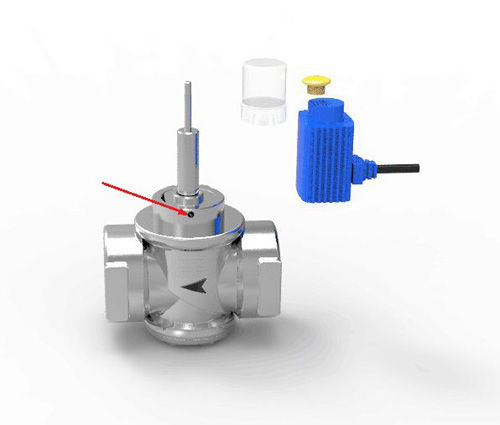

- для того чтобы повернуть электромагнит вокруг своей оси, открутите винт с шестигранным шлицем (указан красной стрелкой) затем закрепите электромагнит в нужном положении затянув винт.
- для того чтобы снять электромагнит, открутите переключатель (головка со штоком), открутите винт с шестигранным шлицем (указан красной стрелкой). Установите клапан на трубу. После этого установите электромагнит, закрепите его винтом, закрутите переключатель. Проверьте правильность сборки открыв и закрыв клапан вручную.

Mobirise

Варианты исполнения клапанов

ТипРазмер (мм/дюйм)Тип клапана
GV-90 DN32 32 | 1 1/4 90х123х102

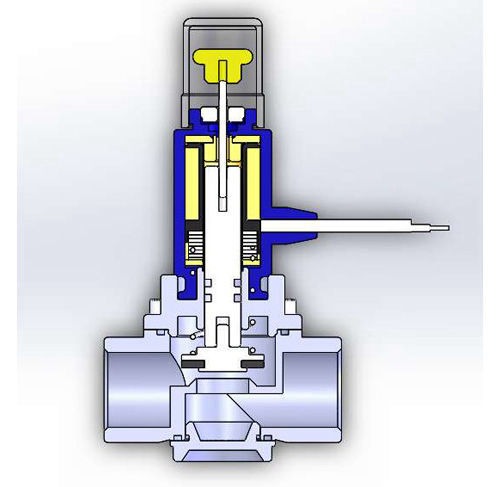

Клапан в разрезе

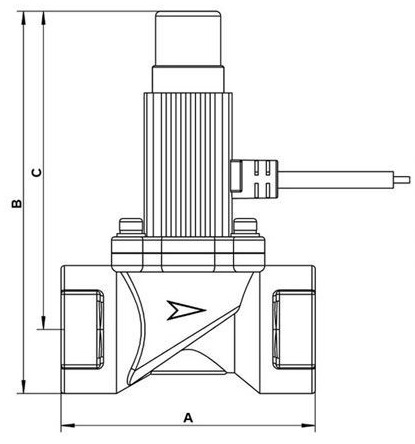

Габаритные размеры
